Конец 1970х - начало 80х годов.. "Золотой век" японской aудиотехники. Наиболее популярным форм-фактором в среде аудиофилов становится Hi-Fi стереокомплекс, состоящий из вертушки виниловых дисков, кассетной деки, усилителя (УКУ) и тюнера.

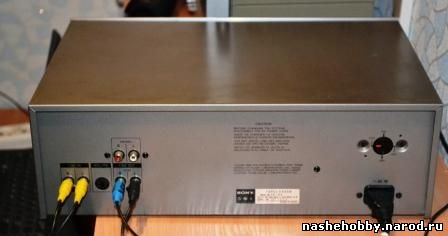

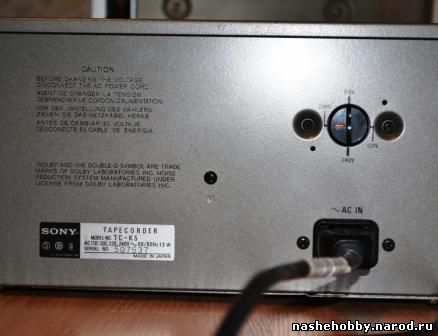

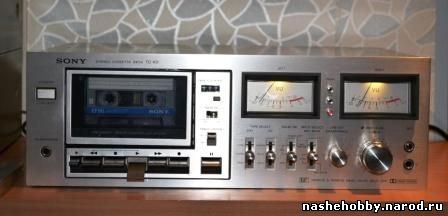

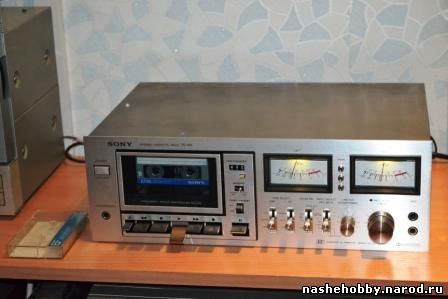

Япония в данном случае - рулит, и фирма SONY- в числе лидеров, на коне! Отличная добротная дека с механическим управлением режимами ЛПМ (клавиши-"педали"). Одномоторная, без сквозного канала, но с системой шумопонижения первого поколения, с возможностью использования хромовой ленты, и с псевдоэквалайзером- трёхпозиционный переключатель.Имеется также автостоп. Два микрофонных входа на лицевой панели- несомненное преимущество. Входные и выходные разъёмы на задней панели- типа RCA ("колокольчики"). Очень симпатичная передняя панель из толстого алюминия, крупные стрелочные индикаторы, перевёрнутые "вверх ногами", придают аппарату особую выразительность. Приятные на ощупь хромированные рукоятки и переключатели, рычажки переключаются с мягкими щелчками - ах,ах, крррасота и триумф дизайна! Всё продумано и сработано очень добротно!
Частотные и прочие иные характеристики- в мануале, смотрите ссылку над данной таблицей.

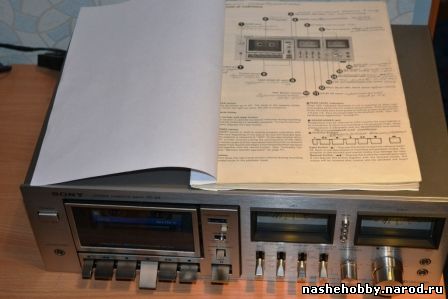

Дека досталась нам банальнейшим способом. Не станем стесняться: всё было просто. Позвонил мне приятель, живущий в элитном районе Санкт-Петербурга. Иду, говорит мимо,простите, помойки))) ...А там возле мусорных контейнеров на табурете аккуратно выставлен японский магнитофон, без шнуров- но с "родной" инструкцией по эксплуатации, положенной сверху! Ну, конечно, дека была немедленно им прибрана для нас... Осмотрели детально дома. Жила Сонька, видимо, у рачительного хозяина, а потом попала в неласковые руки наследников - и, после попыток "ремонта" - выставлена из дома за ненадобностью. Из неполадок, кроме отсутствия шнура питания (заменили на шнур от системного блока ПК- разъём идентичный) обнаружилось следующее: растянутые пассики, отсутствие некоторых крепежных винтов, сломанный фиксатор съёмной крышки кассетного отсека, заедание микролифта этой крышки, сломанная кнопка включения записи, закисшие контакты переключателя "Запись-Воспроизведение".

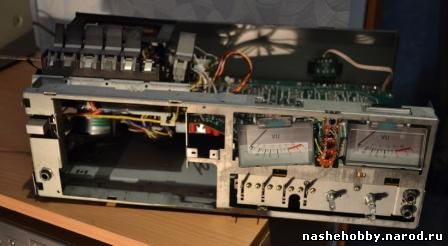

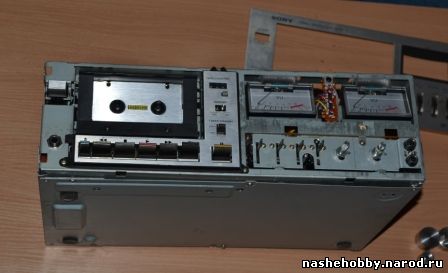

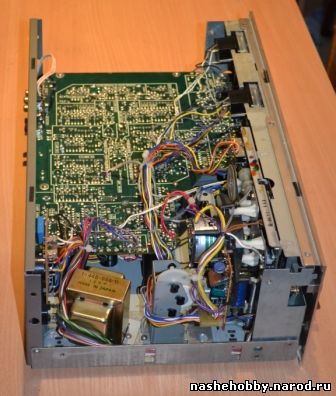

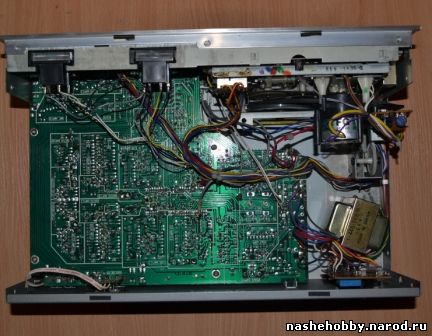

Вот так выглядит дека со снятым корпусом, рукоятками и передней панелью (снимок вверху).Разборку и сборку лучше всего производить, руководствуясь сервис-мануалом- там всё очень хорошо прорисовано, детально! Даже не требуется знание английского языка.
Лентопротяжный механизм отвинчен от основания, и вытащен вверх - насколько позволяют провода. Пару проводов пришлось отпаять, а также демонтировать механизм микролифта опускания крышки кассетного отсека - всё очень просто, два винта на плате.

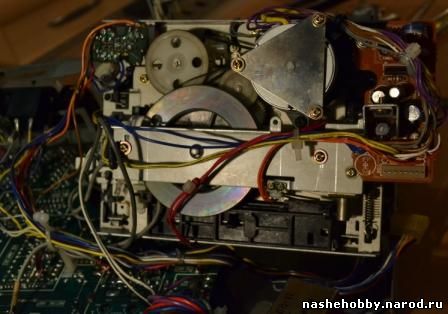

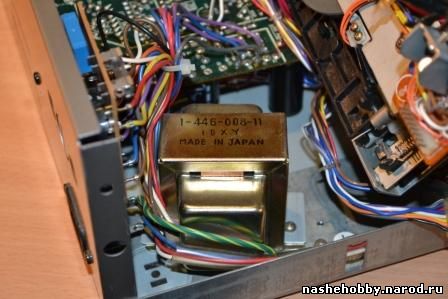

Слева- вид на деку сбоку и на силовой трансформатор. Установлен наискосок зачем-то - это заводская установка. ЛПМ на данном снимке - ещё не демонтирован с основания. Справа - вид на изнанку ЛПМ. Хорошо виден массивный маховик тонвала, и плоский чёрный пассик от двигателя, отвечающий за скорость движения ленты. Переключатель "Запись-Воспроизведение" расположен на главной печатной плате (на фото не виден, легко найти, рассмотрев кинематику включения), длиный многоштырьковый, перепаивать - упарочно, да и аналога не найти, поэтому - лечится заливанием нескаольких капель спирта при помощи шприца с иглой вовнутрь переключателя, и многократным переключением данного переключателя - вручную, при разобранной деке.

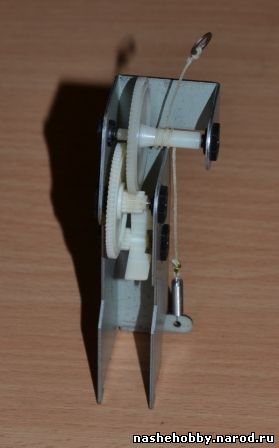

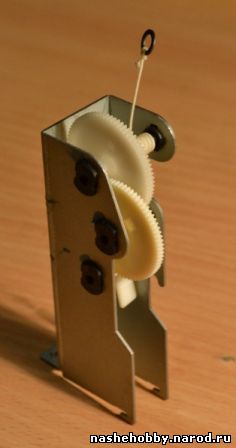

Вверху- механизм микролифта открывания крышки кассетного отсека. Редукторно-пружинный механизм посредством нейлонового тросика должен плавно опускать крышку в откинутое положение. Понадобилась чистка и смазка ЦИАТИМом-201

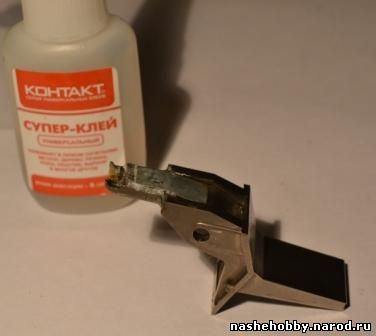

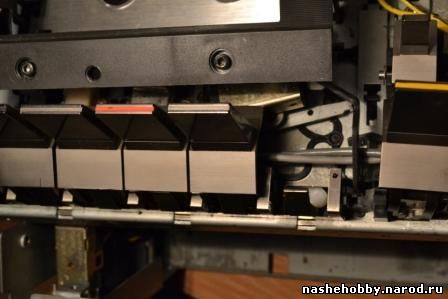

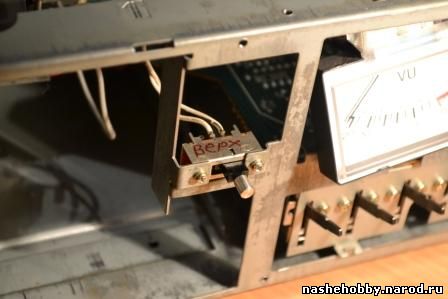

На левом верхнем снимке- выключатель памяти - фиксирует отметку на магнитной ленте по показаниям счётсика метража (механический, трёхдекадный, отградуирован в условных единицах). Правее - сломанная клавиша включения режима "Запись" - отломился хвостовик. Видны следы давнего ремонта (приклеивали клеем типа "Феникс" - клей со временем разложился, хвостовик вновь отпал, хорошо, что нашёлся в корпусе аппарата. Ремонт- суперклей+накладка из жести- для воспринятия изгибающей нагрузки. (снимок слева). Для демонтажа клавиши необходимо выдвинуть влево (если смотреть с лицевой стороны деки) металлическую ось, на которую все клавиши насажены (фото справа , и справа внизу).

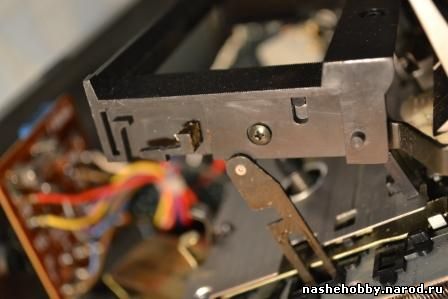

Слева сверху и по центру - поломка фиксаторов крышки кассетного отсека. Опять же на помощь приходит суперклей, и аккуратно выпиленные из пластмассы детальки нужной конфигурации.
После всех вышеуказанных манипуляций - дека - как новая, и радостно продолжит служить Вам ещё доооолго-долго!
